ПРОФЕСИОНАЛНА ТЕХНИКА ЗА КОЗМЕТИЧНИ САЛОНИ – IPL система за професионална употреба-FIONA мини

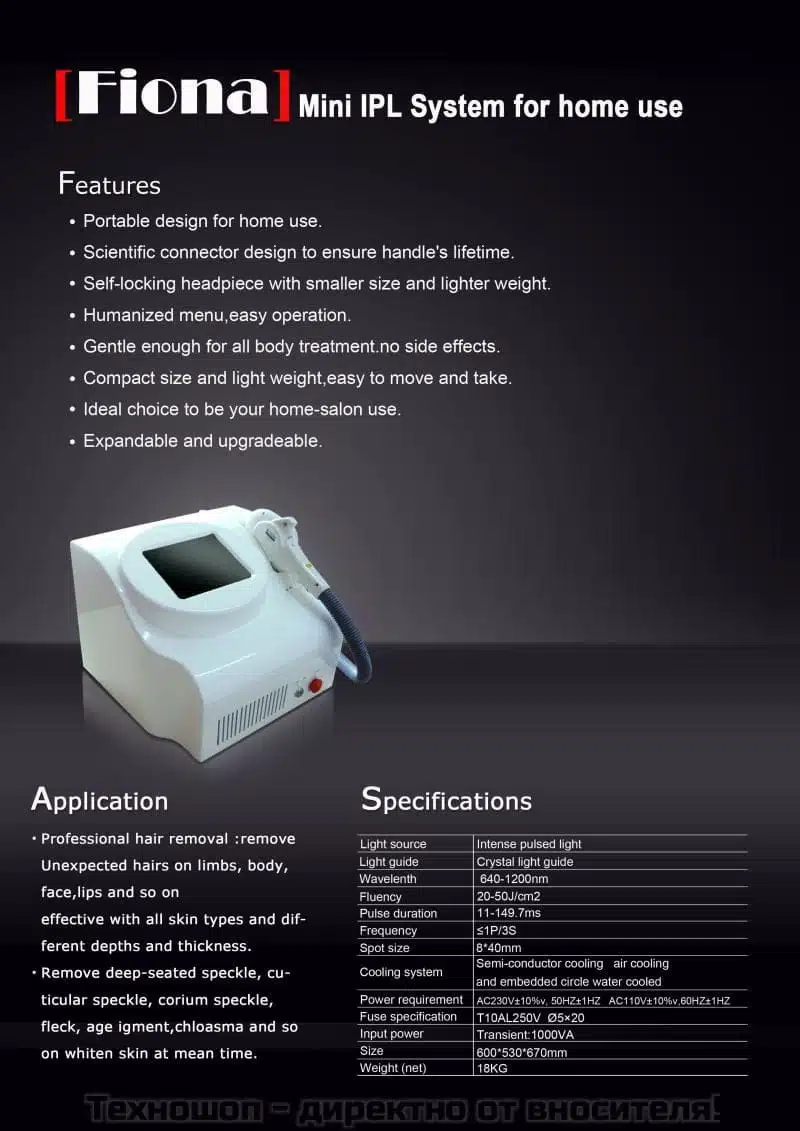

  FIONA мини IPL система за  домашна и професионална употреба

Приложение на FIONA мини IPL :

• Професионално премахване на окосмение ; премахва неочаквано окосмение по крайници, тяло , лице , около устните   и т.н
• Ефективнa при всякакъв вид кожа и различна ширина и гъстота
• Премахва упорити петънца ,  петънца по външния слой на кожата  , петънца във вътрешно-съдовия слой на кожата  , лунички , стара изсушена кожа ,  избледняла кожа  в следствие на мелазма и т.н

СЪДЪРЖАНИЕ

1. Инструкции за безопаснот

1.1 Електрическа безопаснот

1.2 Безопаснот при транспортиране и местене на системата

1.3 Оптична безопаснот

1.4 Оборудване за безопаснот на системата

1.6 Знаци и обозначения за предпазливост

2. Системата

2.1 Представяне на операциите

2.2 Параметри при лечение

2.3 Структура на ситемата

3. Принципи и детайли на ситемата

3.1 Принципи на лечението

3.2 Детайли на системата

4. Изисквания за работа

4.1 Подходящи условия

5. Инсталация и настройка

5.1 Инсталация

5.2 Настройка

6. Операционни стъпки

6.1Стартиране на  системата

6.2 Настройка на програмата и параметрите

6.3 Стъпки на терапията

6.4 Тест на кожата

6.5 Предупреждения

6.6 Изключване на системата

7. Оказания и противопоказания

7.1 Оказания

7.2 Противопоказания

8. Грижа след терапията

9. Поддръжка

9.1 Почистване на основната част на системата

9.2 Почистване на източника на светлина

Глава 1 Безопасност

Тази глава описва мерките за безопасност относно ползването на FionaIPLсистема.

Внимание:

Персонал , който поддържа или работи с това оборудване трябва изцяло да прочете наръчника за безопаснот и работа с FionaIPLсистема .

Този продукт е обозначен със стандартен номер: YZB/京0442-2003 AndGB-9706

1.1  Електрическа безопаснот:

Вид на безопаснот: КласI типB

Системата изисква220 V/110V, постоянен захранващ източник, максималния изходящ ток е по малко от7 А.

Изисква се 2000Wстабилизатор за да се редуцира интерференцията  на веарирането на мрежовите въкни на захранването върху систематаи да удължи нейния технически живот.

  Внимание:

След изключване на системата, има опасно ,остатъчно електричество. Махането на капака не е безопасно,защото има остатъчно опасно електричество в конзолата по време курса на терапия.

Обърнете внимание на::

Системата изисква захранване с трифазен кабел, който има заземен контактен щифт.Това предпазно заземяване е основата на безопаснота работа с машината.

1.2Безопастност при транспортиране и местене на системата

Тази система се състои от деликатни компоненти  и транспортирането и на дълги разстояния  след първата инсталация и настройка не е препоръчително/позволено.По време на придвижването , удароустойчевия пакет трябва да бъде използван ,който е предоставен от производителя.. В противен случай може да се причини повреждане на оптичната система , което ще повлияе на изходящата мощност/енергия.

1.3 Оптична безопаснот

Внимание :

Силна пулсираща светлина се излъчва от системата с дължина на вълната 640-1200nm, може да създаде интензивна енергия . Персоналът ,както и клиентът , които са в манипулационната стая ,трябва да носят защитни очила ,когато се използва системата.

  Внимание:

     Емисиите от силна пулсираща светлина са опасни за очите. Моля следвайте предупрежденията и инструкциите ,когато използвате системата.

 Внимание:

Никакви светло отразяващи обекти катобижута, огледалаи часовници ,които могат да отразят пулсиращата светлина ,не трябва да има в манипулационната.

Внимание:

Никога не поглеждайте директно в пулсиращата светлина ,излъчвана от третиращата ръкохватка, дори когато носите очила.

Никога не насочвайте силната пулсиращата светлина към част от кожата или тестовият участък освен ,ако не е зоната която целите да третирате.

1.4.Оборудване за безопаснот на системата

Този продукт отговаря стриктно на Регистрационните стандарти за медицински устройства ,за да осигури безопасната употреба，номер на стандарта: YZB/京0442-2003

Продуктът е проектиран със следните устройства за безопасност:

①      Верига—Отделната верига за безопаснот ще прекъсне източника на пулсиращата светлина ,когато е необходимо ,за да може да избегне по този начин ненормалното функциониране на системата.

②      Ключове върху системната конзола―Този прибор е главният превключвател на захранването на системата. Ключът трябва да се съхранява от отговорният човек ,за да се избегнат нелегални и неправилни  манипулации.

③      Авариеб бутон――Изключва системата при спешни случаи

Внимание:

Аварииният бутон трябва да се използва внимателно9, защото софтуера на устройството може да се повреди при честта му употреба.

1.5Знаци и обозначения за предпазливост

IPLсистемата за обезкосмаване съдържа следните обозначения, моля обърнете им внимание:

  ① Ключ.Превключвател                 ②Авариен бутон

④        Място на емисии на силна светлина    ④Обозначение за наличието на ел.ток

⑤Заземяване  ⑥Захранваща връзка⑦Бутон залъчение                ⑧Броя⑨Водоотвод⑩Етикет на сертификата⑩ Обозначение на продукта

●Ключовият превключвател нагласен на ；OFF изключва ситемата,нагласен  на ON контролира началото на манипулацията.

●Аварииният бутон е поставен в предната част на системата ; когато е необходимо, натиснете го ,за да спрете захранването.

●The Intense Emitting Window е в предната част на ръкохватката.

●Опасно напрежение  има във връзката на захранващото табло ,вътре в машината .Когато работи машината напрежението е 190v-365v .

●Заземяването е поставен в задната част ,при захранващите контакти.

●Захранващата връзкае  в задната част на системата ,  дясната страна, долу.

●Handle switch е в повдигащата се част на третиращата ръкохватка .за да отброява времето на облъчване.

●Ключът за  counter-брояча  е върху държача на ръкохватката, използва се за  отброяване  на натрупаните времена на осветяванияата.

●Outfall-Водоотводв долната част намашината , когато водата в машината трябва да бъде сменена  , натиснете синия кръг,тогава черната запушалка може да бъде издърпана.

●Сертификат: Горната част , вътре  , дясната страна.

●Обозначение на машината: задната част на системата.

Глава  2  Системата

2.Представяне на операциите

Основните функции на системата са както следва:

Основен ефект : премахва неочаквано окосмяване на подмишниците, тялото, лицевите устни, линията на косата, bikini и крайници.

Допълнителен ефект: подобрява грубата кожа, увеличва еластияноста на кожата, възстановява при  акне,при проблеми с  пигментация, кръвоносните съдове  , Състаряването на  кожата на очните кухинии други видове необичайна пигментация.

2.3Параметри при лечение

Следните параметри за позволени при на стройка от оператора и 20-50J/cm2 настройки:

Максимална честота на енергията: Program 3   T1   T2    T3   T4   T5

             9.9   05   9.9   05   9.9

Минимнална честота на енергията: 20J/cm squ±2J/cm squ

Максималната грешка между отделената енергия и тестовата енергия :≤±20%

Вид на пулса ：Три под -пулса, настройка на продължителноста и забавянето на пулса.

2.4 Структура на ситемата

　　　　　　　　Глава 3 Принципи и детайли на ситемата

3.1 Treatment Principle

Системата излъчва различни по дължина вълни , интезивен пулсиращаиширокообхватна светлина. Прониква в кутикулата на кожатаи въздейства върхунеобичайната пигментацияи канализира тъканите,за да разруши противоестествените пигментационни клетки,дазатвори кръвоносните съдове такива, стимулира пролиферацияата на колагенаи подобри прегрупирането на еластичните  влакна , накрая постига целта от премахване на неестествената пигментация и и подмладяването на кожата.

3.2 Features of the System

1 Добре обмислени продуктис добър малък дизайн

2 Система която засича и коригира грешки

3 Тройно филтрираща светлина система: Ефективно филтрира безопасна светлина

4 Сребърна катоптрична/базирана на огледала система: забележителен оптичен ефект

5 Три охладителни системи : Вградена циркулярна,водно – охладителна система

Въздушна охлаждителна система

Полупроводникова охладителна система

6 Сложна отброяваща система: подсигуряваща качесството

7 Водно електричен изолатор вътре: подсигуряващ сигурността

8 Магнитно задвижвана помпа + метална водна  кутия контролират водната циркулация: по-нисък шум ,по-дълъг тех.живот

9. Три програми за настройка , всяка програма с под меню за различните видове кожа.

Глава  4 Изисквания за работа

4.1 Подходящи условия

①Изискване за средата на работа: Работа при температура от: 10-30ºC;

Относителна влажност за работа≤80%

②Температура за транспортиране и съхранение: -10℃～+40℃

③Относителна влажност: ≤80%

④Атмосферно налягане: 500hPa～1060hP

Глава  5 Инсталация и настройка

5.1 Инсталация

5.1.1Инсталация

 IPLсистемата се използва в болници,клиники и салони за красота.Само малко прединсталационна подготовка е необходима. Инсталационните процедури трябва да се извършат от квалифицирани технически лица.

Инсталационната процедура включва следните компоненти:

Списък на аксесоарите и компонентите :

5.1.2Изисквания при инсталация

Проучете манипулационна преди да махнете опаковката според изискванията описани в тази глава.

Системата трябва да е на разстояние от радиатори ,бюра и стени.

Електрическите и механияни изисквания за системата са следните:

①Едно -фазен 220V±10%, 10A, 50Hz(стандартен изход според страната и зоната).

②Системата е зазимена чрез проводник за заземяване в захранващия кабел. Това защитно заземяване е съществено за безопасността.

③Нестабилното напрежение има лошо влияние върху системата , траснформатор на напрежение е необходим за системата.

④За безопасна работа , се изисква температурата в манипулационна да е  около 20ºC, а относителната влажност да е под80%.

По време на работа на системата , терминалната мощност е окло100W.Климатична система е необходима за системата ,за да се поддържа необходимата среда.

5.1.3Инсталация

①Премахнете опаковката на системата и я поставаете на предполагаемото място.

②Извадете поставката за ръкохватката  и я инсталирайте според мястото (фиг.1).

③Напълнете резервоара ,който се намира в задната част на машината и го напълнете с дестилирана или чиста вода. Никога не пълнете с минерална вода или вода от тръбите.Продължете да пълнете резервоара до горе , тогава завъртете захранващия ключ  ,за да стартирате охладителната система, оставяки ч да работи за 5 минути. Работата по пълненето на водата е свършена.

Внимание:

Охлаждащата вода трябва да се сменя веднъж месечно.

④  Разопаковайте и изкарайте ръкохватката, след това свържете в определеното за нея гнездо.(фиг2)

⑤Включете захранващия кабел. (фиг2)

⑥Вкарайте захранващия и конзолния ключове.(фиг1)

Глава  6  Работа

Тази глава съдържа инструкции за работа със системата.

След като системата е правилно инсталирана, оператора трябва да избере  манипулационни параметри споре качествата на кожата на клиента.Определените стъпки са следните:

6.1 Стартирайте системата

Стартирайте системата и изберете вида терапия (HR-за премахване на нежеланото окосмяване , SR-за подмладяване на кожата ,VR-съдово отстраняване) .Да вземем  HR  за пример и тогава влизате в интерфейса на HR.(Фиг3)

6.2 Настройка на програмата и параметрите

Изберете вида на терапията, да вземем HRза пример.(Фиг4)

Настройка на параметрите

На екрана е показано HR – Program 1(програма 1)

Внимание: Само професионален терапевт може да променя параметрите

         Хора ,чиито цвят на кожата е по-блед,могат да нагласят на по-дълга продължителност на пулсаT1,T3и  T5 и на съответно по-късо вътрешно времеT2и T4.

         Хора с по-плътен/тъмен цвят на кожата могат да нагласят на по-къса продължителност на пулса, T1,T3, иT5 и на по-дълго вътрешно времеT2и  T4

След като изберете подходящата мощност, натиснете “READY”-готов. Машината работи!

6.3 Стъпки на терапията

Стартирайте системата  и изчакайте главното меню да се появи на екрана.

A)      Изберете подходящата програма като натиснете “program1”,“program2”или“program3”. Тогава натиснете  “Pulsetype” бутона в подменюто , за да настроите продължителността на пулса ,според качествата/свойствата на кожата на клиента .

B)      Натиснете  “Return”-Върни бутона за връщане обратно в главното меню .

C)      Изберете подходящата мощност (energylevel) ,натискайки UP-нагоре и DOWN-надолу бутони за настройка ,според качествата/свойствата на кожата на клиенти. Начално настроената мощност на системата е ниска.Препоръчително е да използвате винаги най-ниската /началната настройка при първа терапия. Използвайте най-ниската настройка за по-тъмна кожа.

D)      Тествайте  кожата на клиента за подходящото ниво на настройка. .Теста на кожата преди терапията е необходим за безопасноста на клиента.

E)       Нанесете  1-2mmслой  от студения гел върху тертираната страна. Светлините пулсове трабва да бъдат изстреляни върху студения гел, затова разнесете гела само върху зоните които ще бъдат моментално третирани  и започнете терапията веднага, след това сложете гел на следващата зона.

F)       Насочете светлината към третираната зона , оказвайте минимален натиск и лекичко докосвайте кожата или спазвайте дистанция от 1-2mmот кожата . Насочената светлина трябва да бъде в пълен контакт с гелът.

G)      НАтиснете бутона за излъчване ,който се намира на третиращата ръкохватка  и изстреляте веднъж. Всеки изстрел е придружен с жужащ звук; двата брояча този на третиращата ръкохватка и на екрана отброяват едно и също време.

H)      Избършете гела , изчакайте 2-3 минути и огледайте третиранта зона.

I)         След края на терапията си запишете манипулационните параметри на всеки клиент.

Обърнете внимание на :: Продължителност на живота на ръкохватката: една стандартна третираща ръкохватка може да стреля 60,000 пъти.

     След като стреляте 20 -30 000 пъти, ефекта на пулсиращата светлина може да намалее. Третираща ръкохватка ,която е достигнала 30 000 изстрела е извън сервизната гаранция , за това Ви препоръчваме да бъде сменена .

6.4 Тест на кожата

   Теста на кожата е от голямо значение за безопасността на клиента. Детайлите са следните:

1)      Теста на кожата трябва да бъде направен преди терапията , когато за първи път се подлага клиента на терапия.Тестовият участък трябва да бъде под ушите или други места от кожата които няма да повлияят на красотата на лицето.

2)       За премахване на окосмението с ръкохватакта за премахване на окосмението (640-1200nmдължина на вълната):

 Първо, одрежете косъма/окосмението и оставете само  1-2 mm. Почистете тестовия участък и нанесете  съединителният гел . Вземете третиращата ръкохватка от поставката и насочете светлоизлъчвателя към тестовия участък. Изстреляйте  2-3 изстрела (Позволено е 1/3 от големината на точката да излезе извън третираната зона.) и изчакайте 2-3 минути ,за да огледате тестовия участък:

Ø  Ако до няколко минути  се появи подуване  и/или зачервяване  около фоликулите на космите, продължете терапията със същите настройки.,ако няма видими промени  продължете теста с  2j/cm² по –високо ниво на енергия.

Ако кожата не реагира добре и се появи прекалено подуване или зачервяване, намалете енергииното ниво.

За подмладяване на кожата  (560-1200nmдължина на вълната)

Изчистете тестовия участък с чиста вода и мляко за почистване; нанесте слой от съединителния гел върху зоната . Вземете третиращата ръкохватка от поставката и насочете светлоизлъчвателя към тестовия участък. Изстреляйте  2-3 изстрела (Позволено е 1/3 от големината на точката да излезе извън третираната зона.) и изчакайте 2-3 минути ,за да огледате тестовия участък:

  Ако се появи леко зачервяване или подуване  върху няколко минути по-късно, продължете терапията със същата настройка на ниво на енергията и вид на пулса..

  Ако няма видими промени  продължете теста с  2j/cm² по –високо ниво на енергия. Напревете теста няколко пъти докато не настъпи горе споменатата ситуация.

Ако кожата не реагира добре и се появи прекалено подуване или зачервяванесамо след един изтрел, продължете теста с по-ниско ниво.

6.5 Предупреждения

Цлия персонал,включително и клиента ,трябва да носи предпазни очила ,когато ситемата се използва

Ако правите подмладяваща процедура на цялото лице, започнете с корените на ушите /основата на ушите и псоле прострете по цялото лице.

Може да препокриете веднъж третиранта зона.

Сложете третиращата ръкохватка перпендикулярно на кожата, оказвайте минимален натиск и леко докосвайте кожата.Източника на светлина трябва да е в пълен контакт с кожата .Не оставяйте не покрита  зона и припокриване на 1/3 от размера на точката е позволено.

Подобре не насочвайте светлината към горна очна кухина.

Използвайте по-високи настройки T2, Т4 за по –тъмна кожа

 Използвайте по-ниски настройки  T2, T4 за по-светла кожа

Внимание:

 Препоръчителни са по-ниски настройки при първа терапия.

6.6 Изключване на системата

1>Пуснете  педалния превключвател или бутона за излъчване

2>Поставете третиращата ръкохватка на поставката

3>Завъртете захранваюия ключ обратно на часовниковата стрелка на първа степен. Изчакайте няколко секунди и го завъртете на “Off”.

4>Изчистете с хартия или с памук източника на светлина.

Глава  7 Оказания  и Противопоказания

7.1 Оказания

Премахване на окосмението: Неочаквано окосмение на крайници, тяло , лице и устни  (най-ефективно)

Патология на пигментацията: Петънца, старчески петна, петънца предизвикани от слънцето и всички видове пигментация произтекли от козметиката (използвайте 560-1200nmлечението работи по добре ).

Патология на кръвоносните съдове: Червени кървни линии,BOTTLENOSEЕритемични петна и т.н

Състарена кожа: бръчки, белези от акне, ниска еластичност на кожата, отпусната кожа, потъмняла кожа, тъмни кръгове около очите, черни петна и т.н.

7.2 Противопоказания

Ø  Бременни жени

Ø  Наскоро потъмняла кожа(в последния месец)

Ø  Келоидни безлези(в следствие на нараняване)

Ø  Диабетици, освен контролирано

Ø  Рак, най-вече при рак на кожата

Ø  Сърдечни болести, Епилепсия

Глава8Грижа след терапията

●ДА не се излага на слънчева светлина

Клиентите трябва да използват  SPF15 фактор плажно масло и плажно мляко  в продължение на 1 месец след терапията.Когато сте навън трябва да носите плажен чадър или шапка против слънцето . Загарът/Потъмняването на кожата  след след сесиите   може повиши регенерацията на меланин ,което може да доведе до хипер-пигментация

●НЕ натискайте и не докосвайте

За да не се появи инфекция , клиентите не трябва да докосват или драскат/чешат третираните зони.

●Грим

Използването на грим ,веднага сле терапията , не е препоръчително ,за да се получи по-добър лечебен ефект, преопръчително е да не се използва грим 4-5 дни след терапията , за да се гримирате  не използвайте химическа козметика,по-добре билогична такава. Ако се появи подуване или зачервяване ,за да не се инфектира и появи пигментация ,премахнете грима от третираната зона ,и информирайте лекар. В същото време , клиентите взимат някакво лекарство от ,като  VitC, VitE.

Според нормалната физиология , клиентът трябва да направи следващата терапия 21 дни по късно ,един терапевтичен курс съдържа   3-5 лечения.

●Храна

Препоръчваме да не ядете горещи или люти храни , защото в този период кожата е чувствителна.

Внимание:

Поради разликата във физиологията на всеки индивид, малка част от клиентите може да има временен дискомфорт от сорта на мазоли, утаяване на пигмент, подуване и т.н. Препоръчваме използването на торбичка с лед за окло 15-20 минути върху третиранта зона.Използвайте грим 7 дни след края на терапията.

Глава 9Поддръжка

9.1 Почистване на системата

Почиствайте външната част на системата ,поне веднъж седмично.Избършете цялата повърхност със мек ,влажен ,не –амбразивен плат. Използвайте меки и неутрални начини за почистване. Не разливайте вода.

Сменяйте дестилиранта или пречистена вода веднъж в месеца през определеното за преминаване на водата място.

9.2 Почистване на източника на светлина

Източника на светлина трябва да бъде чист през цялото време и да се почиства след всяка терапия.

За да го почистите, първо го подсушете с плат без мъх. Тогава го почистете със  спирт без водни примеси и го оставете напълно да изсъхне.

Спецификация  FIONA мини IPL :

Светлинен източник – постоянна пулсираща светлина

Изходяща светлина – кристален светлинен поток

Дължина на вълната – 640 – 1200 nm

Плавност/гладкост – 20 – 50 J/ cm²

Продължителност на пулса – 11-149.7 ms

Честота – ≤1P/3S

Размер на точката – 8x40mm

Охладителна система – Полупроводниково охлаждане,въздушно охлаждане, вградено, кръгово водно охлаждане

Необходимо захранване – AC230V±10%V , 50 HZ±1HZ       AC110V±10%V, 60HZ±1HZ

Спецификация на предпазителя – T10AL250V Φ 5×20

Входящо захранване – Преходно – 1000VA

Размери – 600*530*670mm

Тегло(нетно) – 18 KG
